消防泵是现在生活中重要的消防设备，消防泵的使用为人们的生活和工作提供了安全保证，当然我们在使用的时候还需要了解其结构，下面让我们和三利供水一起看下xbd消防泵结构吧。
单级单吸泵
XBD-W型单吸单级消防泵由电机和泵两部分组成，消防泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等不见组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行的稳定性。泵密封采用机械密封，具有密封可靠，无泄露的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计，管路配套方便。

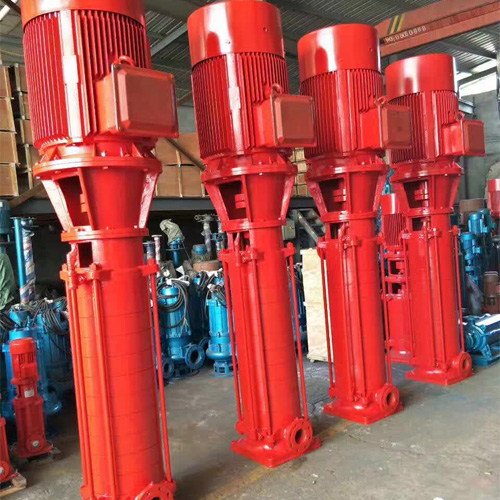

xbd消防泵结构
单级多吸泵
XBD-W型单吸多级分段式消防泵由电机和泵两部分组成，电机为Y型三相异步电机，消防泵和电机采用连轴器连接，整体为刚性连接，使用是无需校正。消防泵由定子部分和转子部分组成。消防泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分有轴、中轮、平衡鼓等组成。转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面纸垫通过拉紧达到密封，用户可根据需要选择。
型号解释
1、XBD(XH)系列消防给水设备是专业技术人员吸收国内外先进成熟的设计经验精心设计，并严格按照ISO9001标准生产制造，已取得“上海市消防产品认可证书”;
2、XBD(XH)系列消防给水设备既可以配隔膜式气压罐，也可以配自动补气式气压罐。两种气压罐具有不同的特点：隔膜式结构简单、效率高、一次充气可长期使用;自动补气式能准确调节气水比例、不受胶囊老化及尺寸规格的限制。气压罐属于第一类压力容器，我公司配置的气压罐，其设计、制造、压力试验、检验与验收等均符合GB150-1998《钢制压力容器》的规定;
3、XBD(XH)系列消防给水设备可配SLS系列单级离心泵，也可配DL系列多级离心泵。SLS系列单级离心泵结构简单、造价低;DL系列多级离心泵运行稳定、扬程高。
4、XBD(XH)系列消防给水设备具有先进的多功能编程控制、消防主泵定时软启动巡检等功能，可接收多种消防信号并可与消防中心联网;
5、XBD(XH)系列消防给水设备设有两路电源接口，并具有双电源自动切换功能;
6、XBD(XH)系列消防给水设备使用的配件，经过了诸多生产厂家的筛选，具有可靠的产品质量保证，标准产品中的关键零部件，如：电机、水泵轴承]、可编程控制器、断路器、接触器、继电器、小型气压罐等还采用了国际、国内名牌产品;
7、XBD(XH)系列消防给水设备体积小、结构紧凑、不受供水场合限制，可设置在任何高度向消防管网供水;
8、XBD(XH)系列消防给水设备中的应急消防气压给水设备，可储存10min的消防用水量，能替代市内消防水箱，具有投资省、建设周期短、施工安装简便、便于实现自动控制等优点，特别适合地震区建筑、隐蔽工程、临时建筑和因建筑艺术等要求不宜设置高位水箱的建筑。

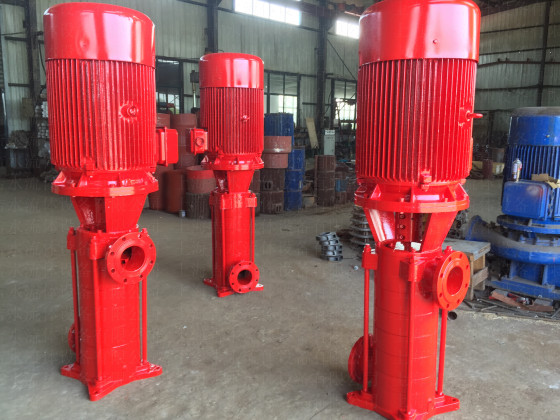

xbd消防泵结构
以上是三利供水关于xbd消防泵结构的具体介绍，本公司的消防泵型号繁多、品质保证，本公司提供专业的报价指导以及选购服务，方便了用户更好的选择消防设备。
