无负压供水设备作为二次供水领域的主流方案，其核心优势在于“不产生负压、直接叠压市政压力”，既能避免传统水箱的二次污染，又能显著降低能耗。要理解其工作原理，需从核心部件功能、压力调节逻辑、特殊工况应对三个维度展开，看清设备如何在保障市政管网安全的前提下，实现稳定高效供水。那么，
无负压供水设备的工作原理是什么？下面上海三利（泵业）集团有限公司就带大家一起了解一下。
无负压供水设备工作原理：
核心部件的协同运作是无负压供水的基础。设备主要由稳流罐、负压抑制器、变频泵组、压力传感器、控制柜五大核心部件组成，各部件分工明确又紧密配合。稳流罐是关键的“缓冲单元”，罐内分为气腔和水腔，首次运行前会预先注入压缩空气（压力约0.05MPa），形成“气水隔离”状态；负压抑制器安装在稳流罐顶部，本质是带单向阀的压力感应装置，能实时监测罐内压力并与大气连通；变频泵组通常由2-4台水泵组成（1台主泵+1台备用泵+1-2台辅助泵），通过变频器调节转速；压力传感器安装在设备出口管路，实时采集管网压力数据并传输至控制柜；控制柜内置PLC控制系统，相当于设备的“大脑”，负责接收信号、计算参数并下达指令。

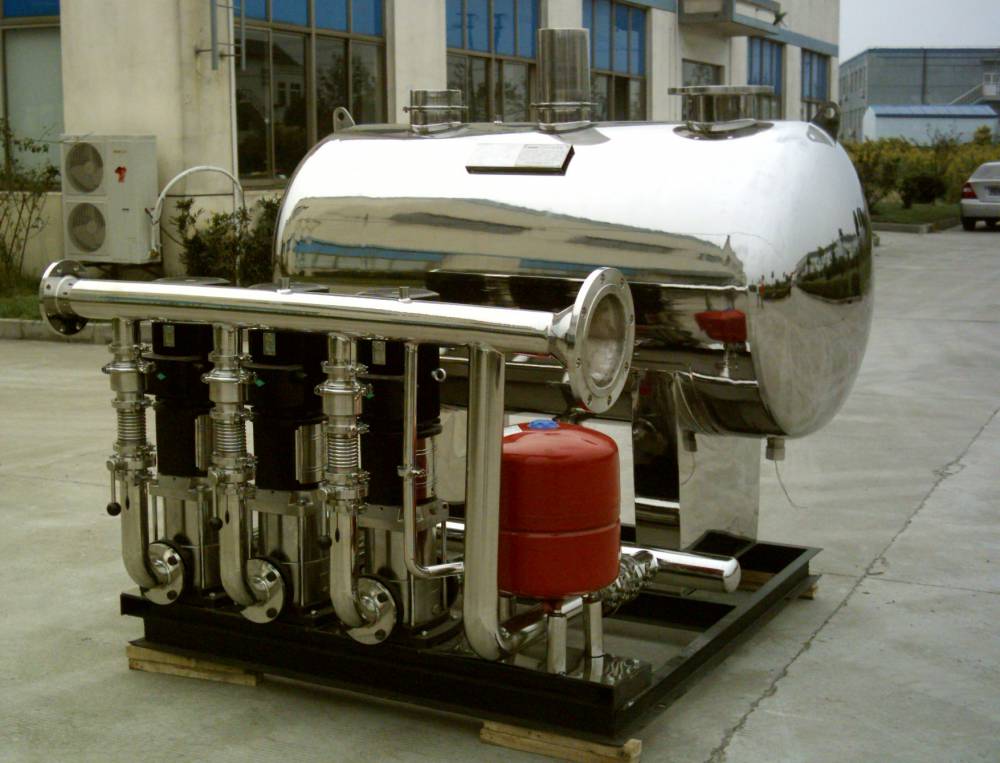

无负压供水设备
正常工况下的压力叠压原理是节能核心。当市政管网压力充足（如0.2MPa）且用户用水量较小时，设备进入“直供模式”：市政水直接流入稳流罐，罐内水腔压力与市政压力平衡，负压抑制器保持关闭状态；此时出口压力传感器检测到压力满足用户需求（如高层低区需0.15MPa），控制柜无需启动泵组，水流直接通过管路输送至用户端，全程利用市政压力，实现“零能耗供水”。当用户用水量增加（如早高峰用水），市政管网压力下降至0.12MPa，出口压力传感器检测到压力低于设定值（0.15MPa），控制柜立即启动1台变频泵，根据压力差值调节泵组转速——泵组输出的压力（如0.08MPa）与市政压力（0.12MPa）叠加，最终出口压力达到0.2MPa，满足高区用户需求。这种“叠压供水”模式，比传统变频设备（需从零加压至0.2MPa）节能30%-50%。
负压抑制与防抢水机制保障市政管网安全。这是无负压设备区别于传统设备的关键设计：当市政管网压力骤降（如周边突发大流量用水），稳流罐内水腔压力随之下降，若压力低于大气压力（形成负压趋势），负压抑制器会立即开启，将大气引入稳流罐气腔，使罐内压力维持在大气压水平，避免市政管网中的水被“倒吸”，防止对周边用户造成水压波动。同时，控制柜会实时监测市政进水压力，当压力低于设定保护值（通常为0.05MPa），会自动降低泵组转速或关停部分水泵，减少设备对市政管网的取水流量，避免“抢水”现象。某小区的实测数据显示，在市政压力从0.18MPa骤降至0.06MPa时，设备在1.2秒内完成负压抑制器开启和泵组降速，周边用户水压仅下降0.02MPa，未影响正常用水。
稳流罐的动态调节功能平衡流量波动。当用户用水量瞬间增加（如多户同时开水龙头），市政供水量无法及时匹配时，稳流罐内的压缩空气会推动水腔中的水快速补入管路，缓解流量缺口；当用水量减少，市政供水量大于用户用水量时，多余的水会回流至稳流罐水腔，压缩气腔体积，将多余水量暂时储存。这种“储水-补水”的动态调节，能避免泵组因流量频繁波动而频繁启停。稳流罐的容积通常按“10-15秒最大用水量”设计，例如某小区最大小时用水量为120m³/h，稳流罐容积需达到0.5-0.75m³（120÷3600×15≈0.5），才能有效缓冲流量冲击。
特殊工况的应对逻辑确保供水连续性。面对市政管网停水时，压力传感器检测到进水压力为0，控制柜立即关停泵组，同时触发“断水保护”，避免泵组空转烧毁；若设备配备应急补水管（可选配件），会自动打开补水管阀门，从备用水箱抽水（仅应急使用）。当市政管网恢复供水后，负压抑制器会先排出罐内空气，待稳流罐充满水且压力稳定后，控制柜按“先低速启动、再逐步提速”的逻辑重启泵组，避免瞬间压力冲击。在用电高峰期电压波动时，变频器会自动补偿电压变化，维持泵组转速稳定，确保出口压力偏差不超过±0.01MPa。
无负压供水设备
智能化控制的精细调节提升运行效率。现代无负压设备多配备物联网模块，可通过手机APP或监控平台实时查看运行参数（如市政压力、出口压力、泵组转速、用电量）。控制柜会根据历史用水数据自动生成“用水量曲线”，在用水高峰前（如早6:30-8:00）提前启动备用泵，避免压力骤降；在用水低谷期（如凌晨0:00-5:00），自动切换为“小流量模式”，仅启动1台小功率辅助泵，进一步降低能耗。部分高端设备还具备“漏水检测”功能，当管网出现微小泄漏时，会通过压力变化曲线识别异常，及时推送报警信息，便于运维人员排查。
无负压供水设备的工作原理是什么？以上就是上海三利（泵业）集团有限公司给大家分享了相关的内容。无负压供水设备的工作原理是“以市政压力为基础、以负压抑制为核心、以智能控制为手段”的系统工程。通过稳流罐、负压抑制器、变频泵组的协同运作，既充分利用了市政管网的原有压力，又避免了对管网的负面影响，同时通过智能化调节实现了“节能、稳定、卫生”的供水目标。理解这一原理，不仅能帮助用户正确选型，也能为日常维护提供方向——例如当设备频繁启动时，可优先检查稳流罐容积是否不足或压力传感器是否故障，确保设备始终处于最佳运行状态。
