无塔自动给水设备凭借无需建造水塔、占地小、安装便捷等优势，广泛应用于居民小区、农村供水及小型工业场所。正确的接线是设备安全稳定运行的核心保障，那么，无塔自动给水设备怎么接线？以下三利泵业集团有限公司官网为大家详细的接线流程与操作规范。
无塔自动给水设备接线指南：
接线前需做好充分准备工作。首先要检查设备组件是否齐全，包括压力罐、水泵、控制柜、压力开关、止回阀、压力表等核心部件，同时准备好配套工具，如绝缘电工刀、剥线钳、螺丝刀、绝缘胶带及万用表。务必确认供电电源的电压等级与设备额定电压一致，380V设备需检查三相火线相位是否正确，220V设备需区分火线（L）、零线（N）和地线（PE）。此外，要穿戴绝缘手套、绝缘鞋等防护装备，确保工作区域干燥无积水，杜绝带电操作隐患。

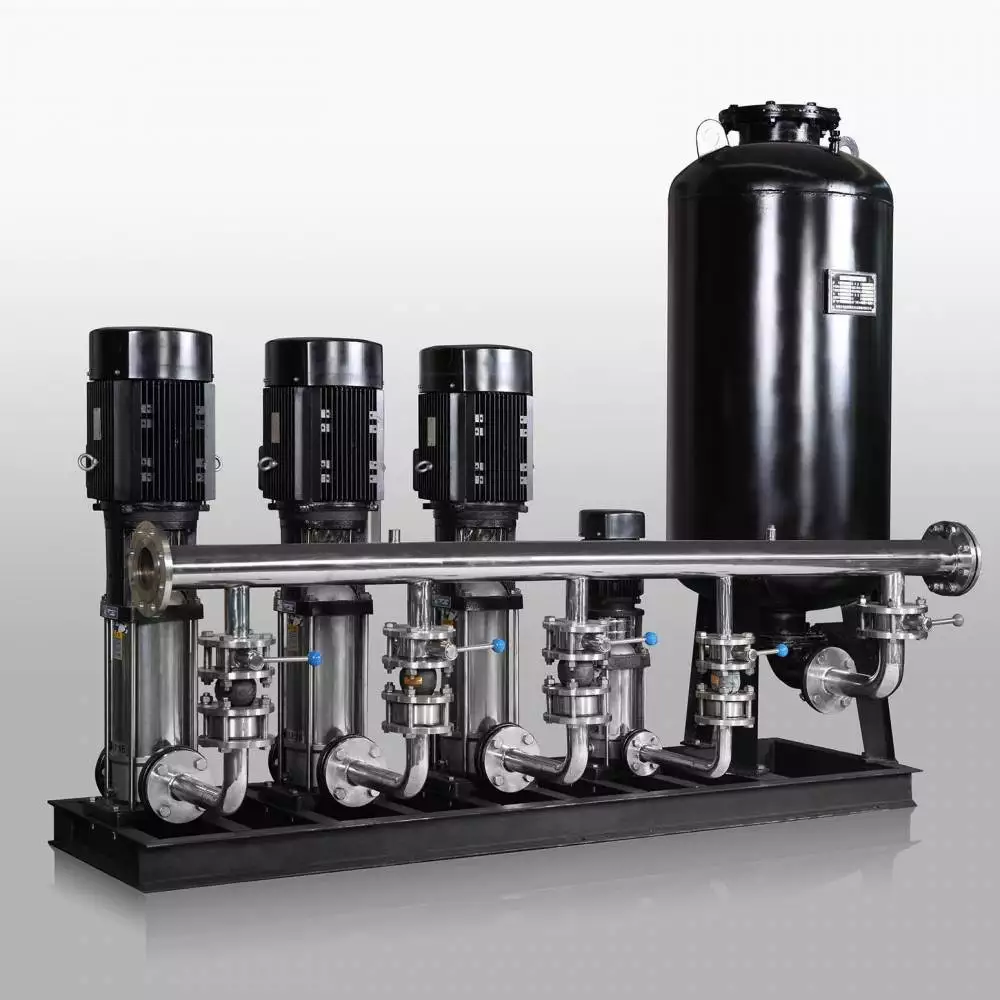

无塔自动给水设备
主电路接线是设备动力供应的关键。先将三相电源火线（A、B、C相）通过空气开关接入控制柜内的交流接触器输入端（L1、L2、L3），接触器输出端（T1、T2、T3）用铜芯电缆连接至水泵电机的接线端子，电缆截面积需根据水泵功率选择，1.5kW以下水泵可选用2.5mm²电缆，3kW以上需用4mm²及以上电缆。零线需直接连接至电机零线端子并可靠接地，接地线（PE）需采用黄绿双色专用线，一端连接电机接地端子，另一端接入接地体，接地电阻应小于4Ω。
控制电路接线需精准连接各控制元件。压力开关的两根信号线接入控制柜内的继电器输入端，注意区分常开（NO）和常闭（NC）触点，通常选用常开触点实现压力低于设定值时自动启动水泵。液位传感器（若配备）的信号线按颜色对应接入控制柜的信号端子，避免正负极接反。控制柜内的指示灯、按钮开关需按电路图连接，启动按钮接常开触点，停止按钮接常闭触点，指示灯需匹配相应电压等级的电源。
接线完成后必须进行全面检查与调试。先用万用表检测主电路各相间电阻，确保无短路现象，绝缘电阻测试应大于0.5MΩ。控制电路需检查各触点连接是否牢固，压力开关设定值是否正确（通常上限0.6MPa、下限0.3MPa）。通电前再次确认接地是否可靠，所有接线端子是否拧紧。首次通电时应空载试运行，观察水泵转向是否正确，若反转需调换任意两根火线位置，待转向正确后再连接管道。
无塔自动给水设备
接线过程中还需注意诸多细节。导线连接需采用铜鼻子压接或螺栓紧固，避免单股硬线直接缠绕。控制柜内布线应横平竖直，强弱电线路分开敷设，防止信号干扰。露天安装的设备需做好防雨措施，接线端子需加装防水盒。定期检查接线端子是否松动、导线绝缘层是否老化，发现问题及时处理。
无塔自动给水设备怎么接线？以上就是三利泵业集团有限公司官网给大家分享了相关的内容知识。遵循以上规范操作，可确保无塔自动给水设备的电气系统安全运行，减少故障发生率。若对接线图不熟悉，建议由持电工证的专业人员操作，切勿盲目接线引发安全事故。
