箱式叠压变频供水设备作为新一代智能供水系统，通过创新性的叠压技术与变频调速结合，实现了市政管网压力的高效利用与用户侧恒压供水的双重目标。那么，箱式叠压变频供水设备是怎么工作的呢？下面，上海三利给水就给大家介绍一下其工作原理可分解为以下核心环节：
箱式叠压变频供水设备工作原理解析：
一、系统构成：多部件协同的智能体系
设备由稳流罐、低位水箱、增压泵组、变频控制柜、压力传感器及防负压装置组成。稳流罐通过真空抑制器与市政管网连接，形成无负压供水通道；低位水箱在用水高峰时作为补充水源，确保供水连续性。增压泵组采用多级离心泵，配备变频器实现转速调节，控制柜内置PLC与PID算法模块，形成闭环控制系统。
二、工作模式：三阶段智能切换
市政直供模式
当市政管网压力高于设定值时，设备直接串联市政管网供水。此时稳流罐作为缓冲容器，通过压力传感器实时监测管网压力，若压力稳定且用水量未超过市政供水量，系统保持低功耗运行状态，仅通过旁通管为用户供水。
叠压补差模式
市政压力等于设定值但用水量增加时，系统启动叠压功能。稳流罐内的水与市政管网来水在罐内混合，通过增压泵组进行二次加压。例如，当市政压力为0.3MPa，用户需求压力为0.5MPa时，变频器调整泵组转速，精准补足0.2MPa压力差。
变频供水模式
市政压力低于设定值或停水时，系统自动切换至水箱供水。此时水箱内的水经增压泵加压，通过气压水罐维持管网压力稳定。该模式下，设备可根据用水量自动调节泵组运行台数，如夜间小流量时启动单台小功率泵，白天高峰时段多泵并联运行。

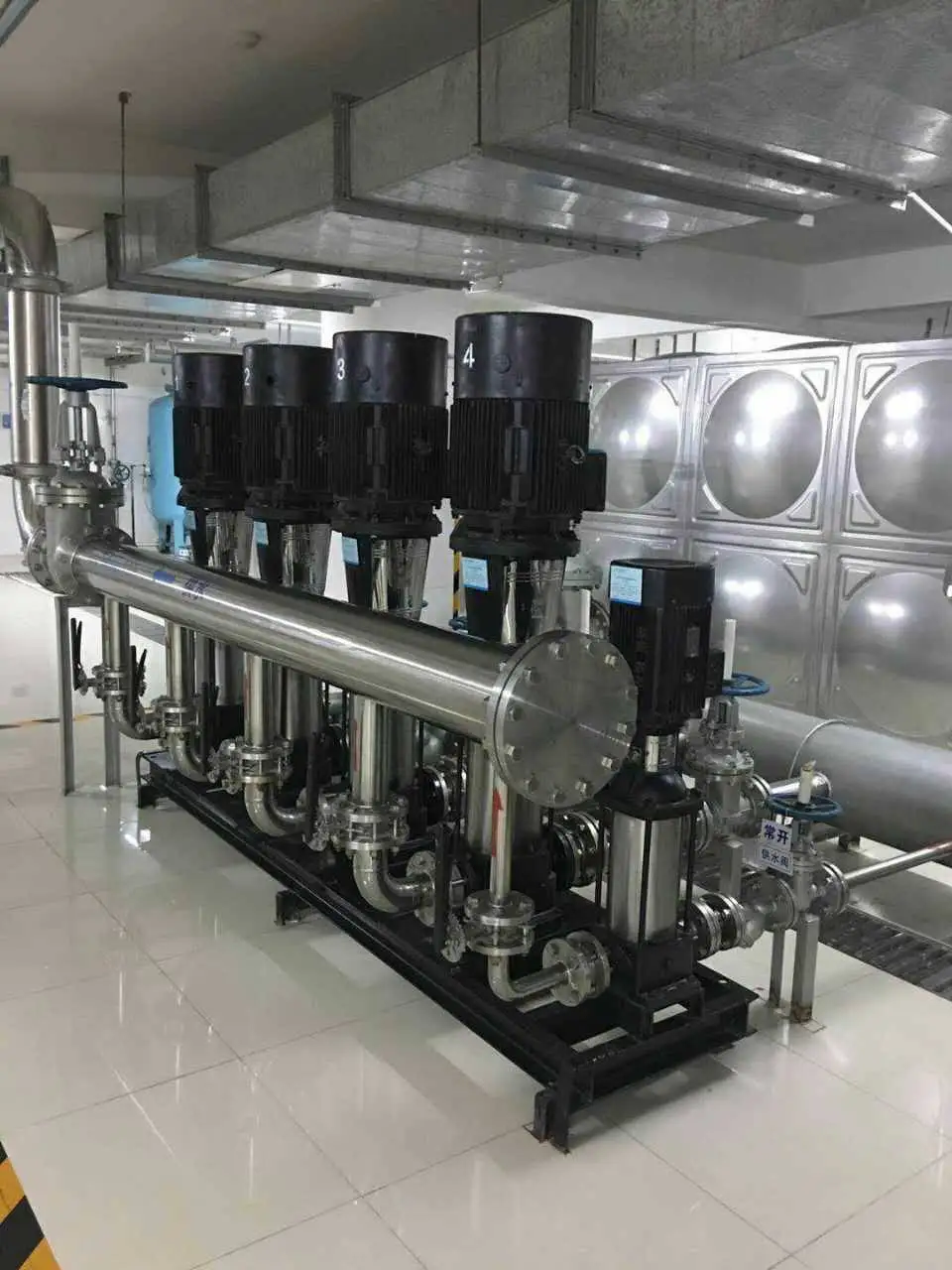

箱式叠压变频供水设备
三、控制逻辑：闭环调节与保护机制
压力传感器将实时数据反馈至PLC，与设定值对比后通过PID算法计算偏差，生成变频器控制指令。系统压力波动范围控制在±5%以内，响应时间短。当市政管网压力骤降时，防负压装置启动，关闭进水阀并启动水箱补水，确保市政管网不产生负压。此外，设备具备缺水保护、过载保护、超压保护等10余项安全功能，符合GB 29529-2013标准。
四、技术优势：节能与稳定的双重突破
节能效果显著
通过叠压技术充分利用市政管网余压，结合变频调速，综合节能率高。例如，某小区改造项目显示，设备运行后年电费支出降低。
水质安全保障
全封闭结构避免二次污染，水箱配备空气净化装置，每24小时自动循环更新储水，确保水质符合GB5749标准。
智能化管理
支持远程监控与故障预警，可实时查看压力曲线、泵组运行状态及能耗数据。某市自来水公司统计显示，设备故障率低，维护成本低。

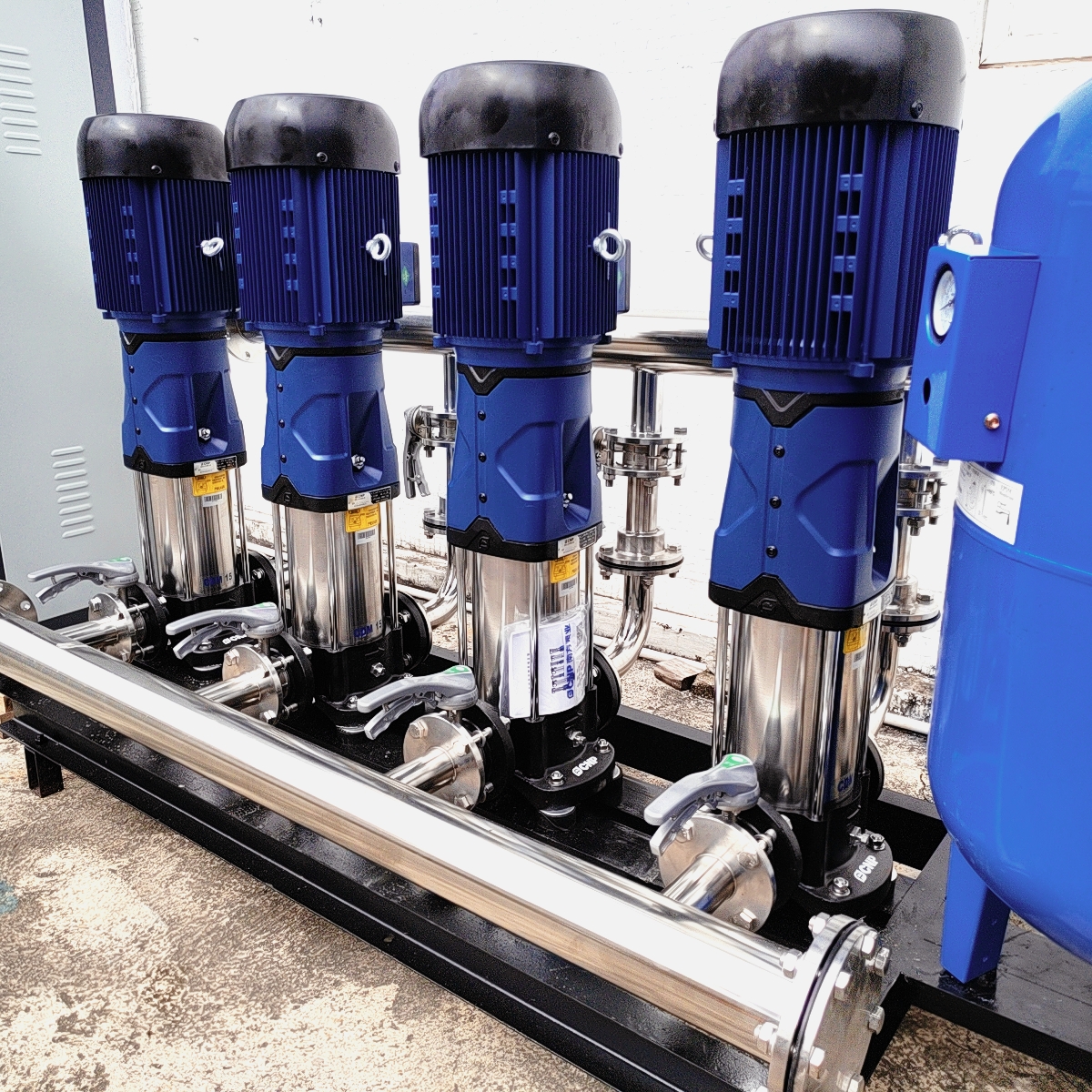

箱式叠压变频供水设备
五、应用场景与行业标准
设备广泛应用于高层建筑、医院、学校等场景，尤其在市政管网压力波动大的老旧小区改造中表现突出。其设计需符合CJJ/T140规范，稳流罐容积按设计秒流量的特定比例配置，确保在市政停水时仍能提供一定时间的应急供水。
箱式叠压变频供水设备是怎么工作的？以上就是上海三利给水给大家详解了相关的问题。箱式叠压变频供水设备通过叠压技术与变频控制的深度融合，不仅解决了传统供水系统的能耗与稳定性问题，更通过智能化管理提升了供水安全与效率，成为现代城市供水系统的优选方案。
