在建筑给排水系统中，ISG管道泵犹如人体的心脏，其安装质量直接影响整个系统的运行效率。某酒店曾因安装失误导致水泵振动超标，最终不得不重新调整基础并更换管件，造成数万元损失。下面上海三利泵业就给大家详细的介绍一下ISG管道泵的安装秘诀，让您避开90%的常见陷阱。
ISG管道泵如何安装？
一、安装前的精密筹备（黄金24小时）
开箱三检查
泵体外观：叶轮转子应能手动灵活旋转，无卡滞现象。
配件清单：核对法兰、螺栓、密封垫等是否齐全。
合格证件：重点查看水泵性能曲线图与实际工况匹配度。
基础建设三要素
混凝土基础厚度应≥泵体高度的2/3。
预留地脚螺栓孔位偏差≤2mm。
基础表面平整度需控制在0.1mm/m以内。

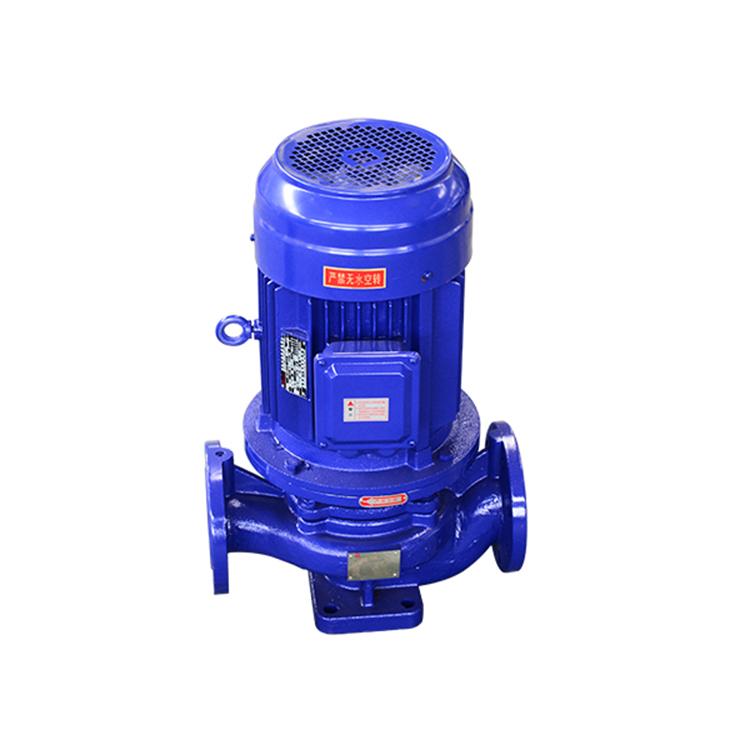

ISG管道泵
二、泵体定位四步法
初调阶段
使用水平仪在泵体进出口法兰面进行双向校准，水平度误差不得超过0.05mm/m。某化工厂因忽视此步骤，导致泵轴承受异常应力，3个月内更换两次轴承。
地脚固定
分两次灌注无收缩灌浆料：首次灌注至1/3高度，待初凝后完成最终灌注。注意螺栓垂直度偏差需≤1°。
管道对接
采用等径渐缩管连接，变径管长度应≥5倍管径差。某写字楼因使用急变径管件，造成水流冲击引发泵体共振。
软连接安装
橡胶避震喉需预压变形量控制在15%-20%，过长会导致补偿能力下降，过短则可能撕裂。
三、电气接线关键点
电机接线
三相电源线截面积需≥电机额定电流的2.5倍。
接地电阻必须＜4Ω。
温控保护器设定值应比环境温度高10-15℃。
控制柜配置
建议采用星三角启动方式，当功率＞15kW时必须加装软启动器。某医院因直接启动导致电网波动，触发整层楼配电保护。
四、调试阶段的魔鬼细节
空载试验
点动启动观察转向是否正确，测量空载电流应为额定值的30%-50%。某次调试发现电流异常，最终查出叶轮反装故障。
带载测试
逐步加载至设计流量，记录进出口压力差。当扬程偏差＞5%时，需检查管道阻力或叶轮间隙。
振动监测
使用分贝仪在距泵体1米处测试，正常运行噪音应＜75dB。某小区水泵因基础刚度不足，运行噪音达88dB引发投诉。

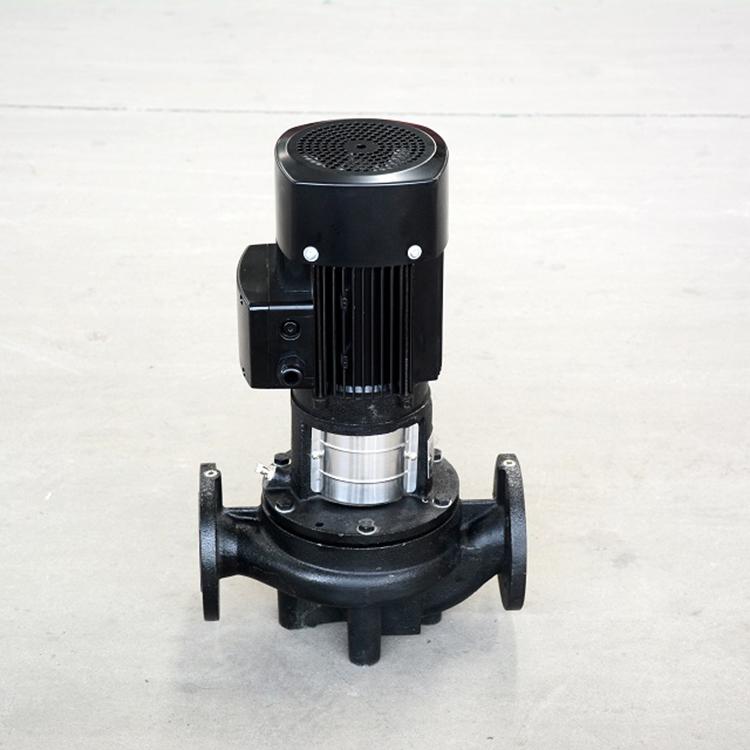

ISG管道泵
五、安装禁忌清单
禁止在泵体与基础间加垫片调整水平。
禁止使用麻丝生料带作为法兰密封材料。
禁止在管道未排净空气时启动。
禁止电机接线端子暴露在潮湿环境中。
ISG管道泵如何安装？以上就是上海三利泵业给大家分享了相关的内容。ISG管道泵的安装不仅是技术的展现，更是对建筑生命力的尊重。每次正确的安装，都在为城市的水循环系统注入持久动力。
