箱式叠压变频供水设备的接线是保障系统安全运行的核心环节，需严格遵循电气安全规范。本文上海三利将从设备安装定位、主电路连接、控制信号布线及调试要点四方面展开，重点解析变频器与水泵的接线逻辑、传感器信号接入规范及接地保护要求，助力快速掌握标准化接线流程。
箱式叠压变频供水设备接线全攻略：
一、设备安装与基础准备
箱式叠压变频供水设备的安装需遵循严格规范。设备、不锈钢水箱及变频控制柜必须固定在高于地面30-50厘米的水泥基础上，以防止水浸。水管连接需采用三通分流设计：自来水进水管一路连接不锈钢水箱（配备浮球阀实现自动水位控制），另一路连接无负压稳流罐（安装闸阀便于维护）；水箱出水口通过管道连接至负压罐与水泵机组，中间配置电动阀与软接头，实现水源无缝切换；设备出水口最终连接至小区加压主管网，并配备闸阀以便后期维护。

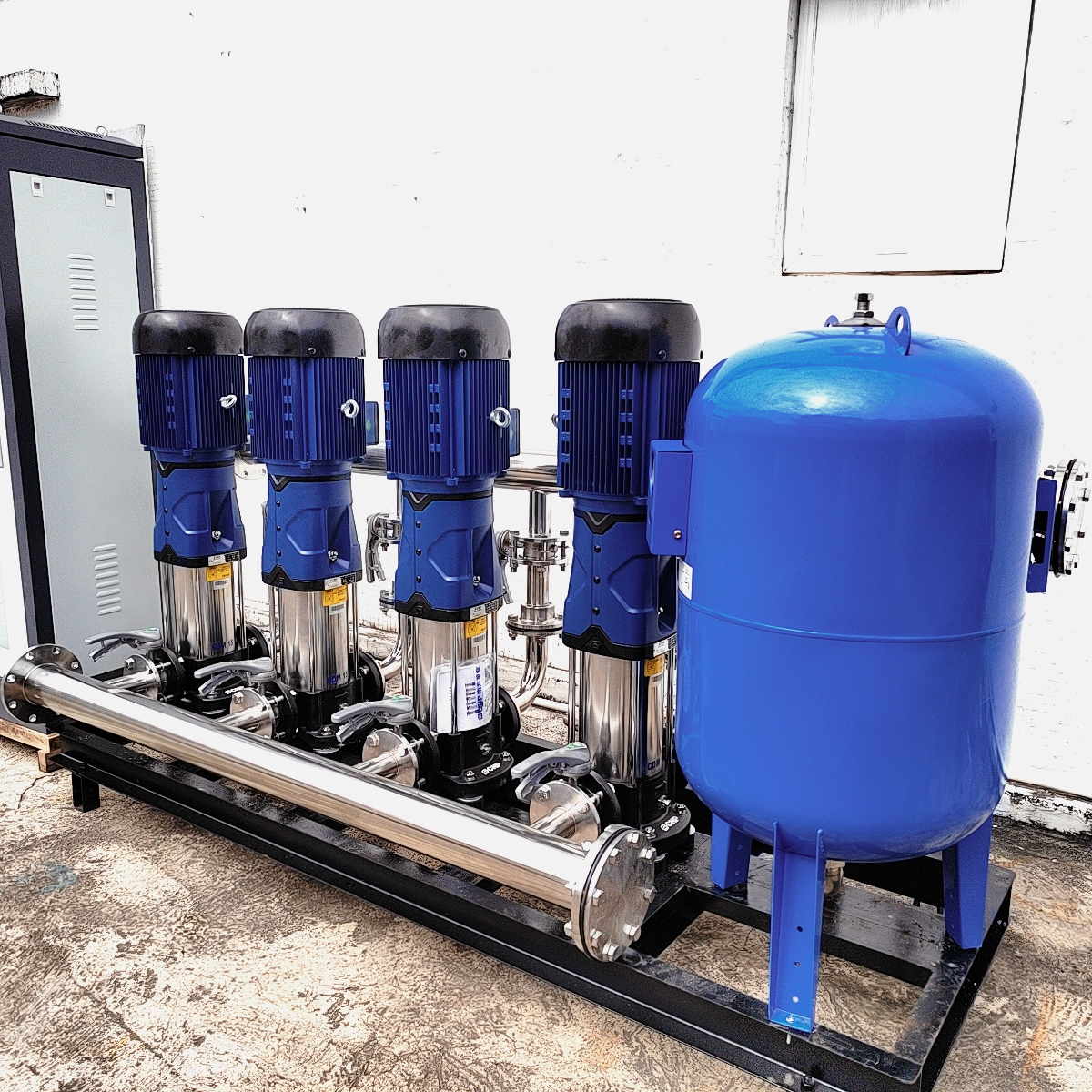

箱式叠压变频供水设备
二、电气接线核心步骤
主电路接线规范
电源接入变频器输入端（R、S、T），严禁接至输出端（U、V、W），否则将损坏设备。
变频器与电机间需使用截面积匹配的导线，确保电压降控制在2%以内。长距离布线时，需考虑寄生电容影响，必要时设置Pr.156参数为1。
变频器输出侧严禁安装电力电容器、浪涌抑制器，避免设备故障。
控制电路接线要点
控制信号线（如压力传感器、电动阀控制线）需使用屏蔽线或双绞线，并与主回路分开布线，间隔至少100毫米，以避免电磁干扰。
模拟信号输入（如压力反馈）需确保接线牢固，使用并联接点或双生接点，防止接触不良导致信号异常。
控制回路电缆建议选用0.3-0.75平方毫米规格，满足微小信号传输需求。
接地与安全标准
设备金属外壳、接线端子等需可靠接地，接地线截面积符合国家电气安全标准，接地电阻应小于4欧姆。
变频器需配置专用接地端子，并使用镀锡处理的压接端子，确保接地良好。
安装漏电保护装置，定期检测接地系统完整性。
三、接线后检查与调试流程
线路检查
使用万用表确认所有电缆连接牢固，无短路、断路或接触不良现象。
检查压力传感器、电动阀等控制线接口，确保防水处理到位。
正反转测试
手动盘车确认水泵转向正确，避免反转导致设备损坏。
通过变频器控制面板启动水泵，观察转向是否与标示一致。
参数设置与调试
根据实际需求设置变频器参数（如目标压力、睡眠频率等），例如将Pr153参数设置为目标压力值。
调试PID控制系统，确保压力稳定在设定值±0.01MPa范围内。
测试水泵切换逻辑，验证主泵与备用泵的自动切换功能。
四、常见问题与解决方案
压力波动
可能原因：压力传感器位置不当或PID参数设置不合理。
解决方案：调整传感器位置至水泵出水口后端，优化PID参数（如增大比例带、缩短积分时间）。
水泵不启动
可能原因：控制器输出状态异常、水泵运行方式设置错误或安全开关动作。
解决方案：检查控制器输出指示灯，确认水泵运行方式设置为“变频模式”，复位安全开关。
模拟输出异常
可能原因：控制器与变频器模拟信号不匹配或变频器频率设定值错误。
解决方案：校准控制器模拟输出电压（0Hz时≤30mV，50Hz时≥4.9V），调整变频器频率增益参数。
箱式叠压变频供水设备
五、安全注意事项
接线前需切断电源，使用万用表确认电容放电完成，避免触电风险。
遵循国家电气安全标准，使用符合要求的电缆、接线端子及安全保护装置。
定期进行设备维护与检修，每半年检查一次接线牢固性及绝缘性能。
箱式叠压变频供水设备如何接线？通过以上步骤，可确保箱式叠压变频供水设备安全、高效地完成接线与调试，为供水系统稳定运行提供坚实保障。想了解更多的供水设备知识，不妨关注一下上海三利。
