在污水处理、地下室排水等场景中，排污泵浮球阀是自动控制液位的核心部件。其三根导线的正确连接直接关系到设备能否安全运行。那么，排污泵浮球阀三根线怎么接？本文上海三利给大家详细的介绍一下排污泵浮球阀三根线接线步骤。
排污泵浮球阀三根线接线指南：
一、浮球阀三线功能解析
浮球阀内部通过磁控开关实现液位感应，三根导线分别承担不同角色：
棕色/红色线（COM公共线）：作为电源输入端，通常接火线（L）或控制回路正极。
蓝色/黑色线（NO常开线）：液位上升至设定高度时，与公共线导通，触发排污泵启动。
黑色/灰色线（NC常闭线）：液位低于设定值时，与公共线保持连接，泵停止时维持电路闭合。
注：线缆颜色可能因品牌差异略有不同，建议以设备标签标识为准。
排污泵
二、分步接线实操流程
场景1：直接控制排污泵（无中间继电器）
断电操作
关闭配电箱总闸，使用电笔确认无电后操作。

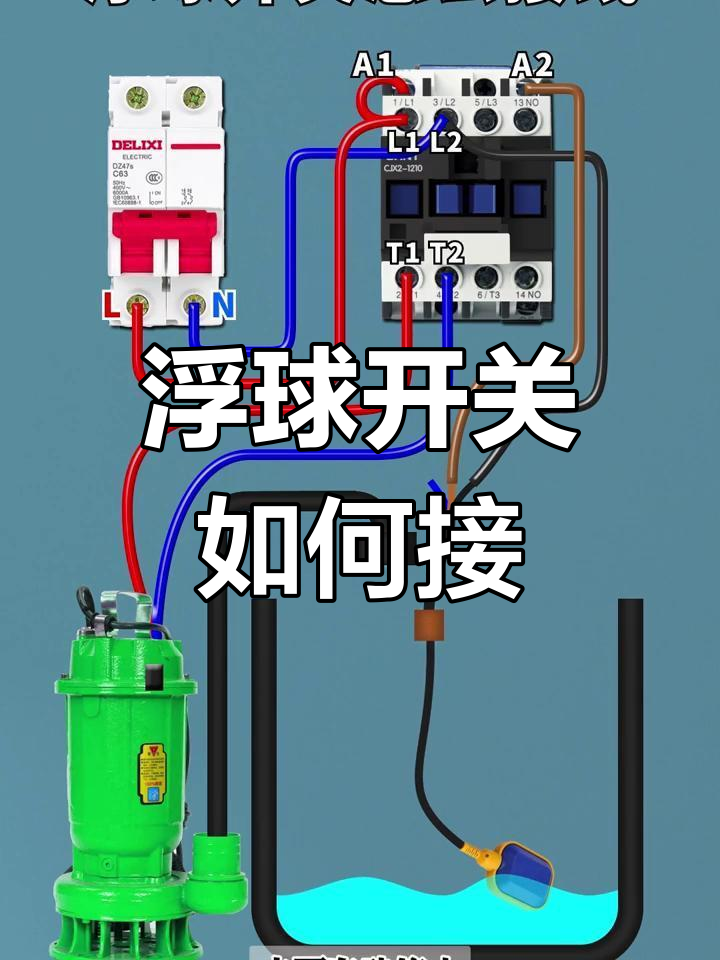

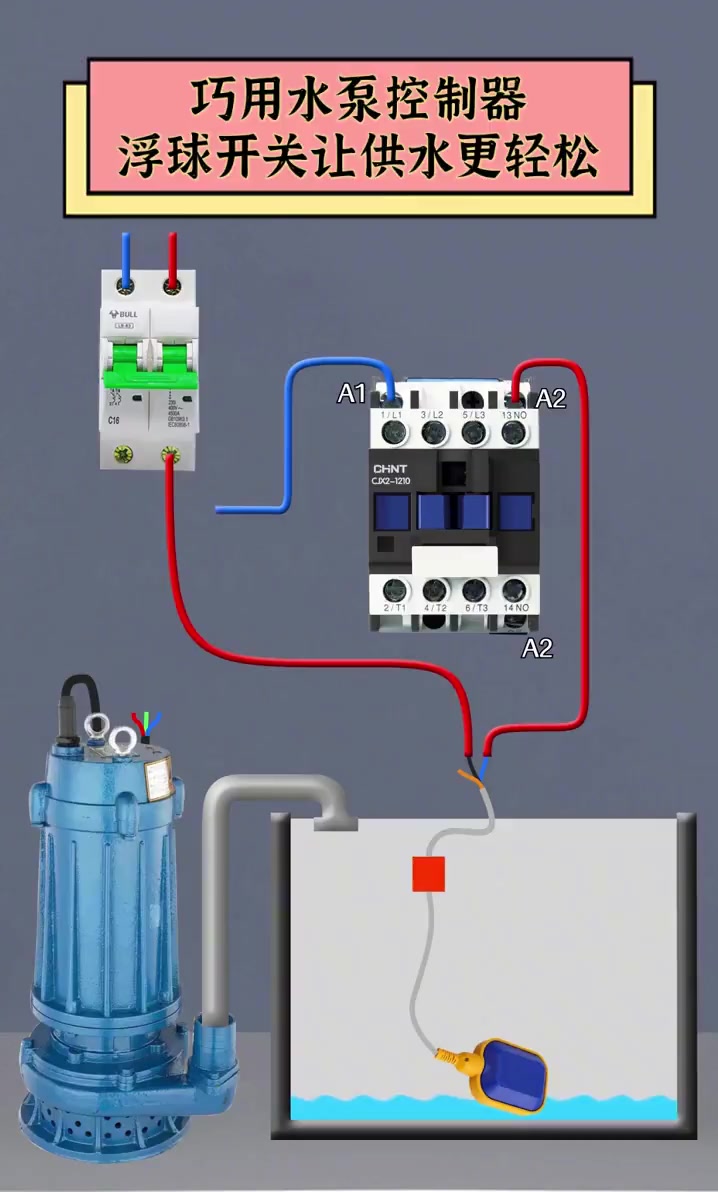

线路连接
将浮球阀的COM线（公共端）接入交流接触器线圈A1端子。
NO线（常开端）连接至接触器A2端子，形成自锁回路。
排污泵电源线通过接触器主触点连接，实现液位达标时自动通电。
功能测试
手动提拉浮球至高位，观察接触器是否吸合，泵体应启动；释放浮球后，接触器释放，泵停止。
场景2：通过中间继电器扩展控制
若需同时控制报警器或多台设备，可通过继电器隔离电路：
COM线接继电器线圈正极，NO线接继电器负极。
继电器常开触点分别连接排污泵、报警灯等负载。
优势：避免大电流直接通过浮球阀，延长设备寿命。
三、关键注意事项
线径匹配
主回路导线截面积需≥2.5mm²，确保载流能力。
控制回路使用0.5-1.5mm²信号线，减少干扰。
防水处理
接线盒内涂刷防水胶，出线口加装蛇皮管，防止渗水短路。
排污泵
相位校准
使用万用表蜂鸣档测试COM与NO/NC通断状态，确认浮球动作方向与控制逻辑一致。
接地保护
浮球阀金属外壳必须可靠接地，防止漏电风险。
排污泵浮球阀三根线怎么接？以上就是上海三利给大家解答了相关的疑问。正确连接浮球阀三线，本质是构建可靠的液位-电流映射关系。操作时务必遵循"先断电、再验电、后操作"的安全准则，并对关键节点进行绝缘包扎。遇到复杂控制需求时，建议绘制电气原理图后再施工，确保每一步操作都有据可依。掌握这项技能，不仅能提升设备运行稳定性，更能为排水系统的智能化改造奠定基础。
