消防增压稳压设备在保障消防用水的稳定供应、提升灭火效率方面发挥着至关重要的作用。正确安装该设备是确保其功能正常发挥的基础，以下是三利水泵有限公司给大家讲解一下将消防增压稳压设备安装图。
消防增压稳压设备安装全解：
1.安装前的准备工作
在安装前，需依据设计图纸，精准确定设备的安装位置。通常，应选择通风良好、干燥且远离火源和热源的区域，避免阳光直射，环境温度宜保持在0℃-40℃。同时，安装位置要便于设备的操作、维护与检修，设备四周需预留不小于0.7米的检修通道，顶部距楼板或梁底不得小于1.0米。此外，要对设备基础进行检查，确保基础牢固，能承受设备运行时的重量与振动，基础尺寸和地脚螺栓位置应与设备底座精确匹配。

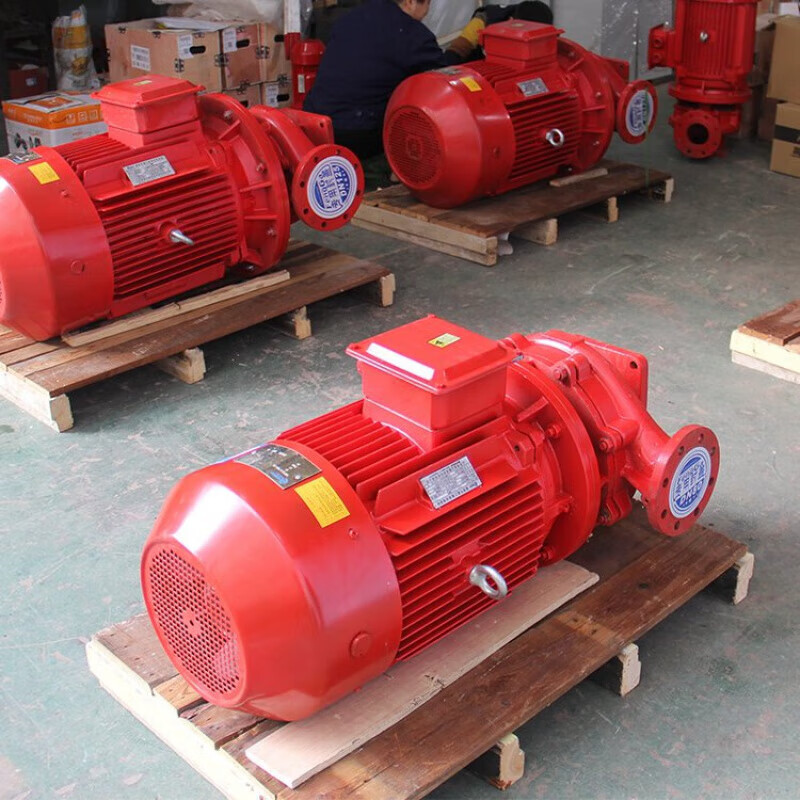

消防增压稳压设备
2.主要部件安装步骤
气压罐安装：气压罐是设备的关键部件，用于储存和调节压力。安装时，先根据设计要求确定其安装方式，如立式或卧式安装。将气压罐平稳放置在预设基础上，采用地脚螺栓固定，确保罐体垂直或水平，防止倾斜。连接气压罐的进出水管路时，注意密封，避免漏水。依据标准图集98S205等要求，气压罐的容积、气压、水位及工作压力必须严格符合建筑消防设计。
水泵机组安装：水泵机组包含稳压泵和主泵（如有）。安装前，仔细检查水泵外观，查看有无损坏、变形，转动叶轮，检查是否灵活。将水泵吊运至基础上，调整位置，使水泵的进出水口与管道走向一致，利用垫铁找平，保证水泵水平度误差在允许范围内。然后，安装水泵的进出水管路，采用无缝钢管、热浸镀锌钢管或热浸镀锌无缝钢管，管路连接要牢固，不得有松动。为减少振动和噪声传递，在水泵与管道之间安装橡胶软接头。每台稳压泵需设独立吸水管，且水泵引水方式应采用自灌式，以确保启动迅速。
控制柜安装：控制柜集中控制设备运行，需安装在干燥、通风且便于操作的位置，通常靠近水泵机组。将控制柜固定在墙上或专用支架上，确保稳固。依据电气接线图，连接控制柜与水泵电机、压力传感器、液位传感器等设备的电线电缆，接线要牢固、规范，标识清晰，防止短路和断路。
管道及附件安装：按照设计图铺设设备的进水管和出水管，确保管道坡度符合要求，利于排水和排气。管道连接可采用焊接、法兰连接或螺纹连接，焊接时要保证焊缝质量，避免出现砂眼、气孔。在管道上安装各类阀门，如闸阀、止回阀、安全阀等，闸阀用于控制水流通断，止回阀防止水倒流，安全阀保护系统压力过高。同时，安装压力表和压力传感器，用于监测系统压力，压力表应安装在便于观察的位置。

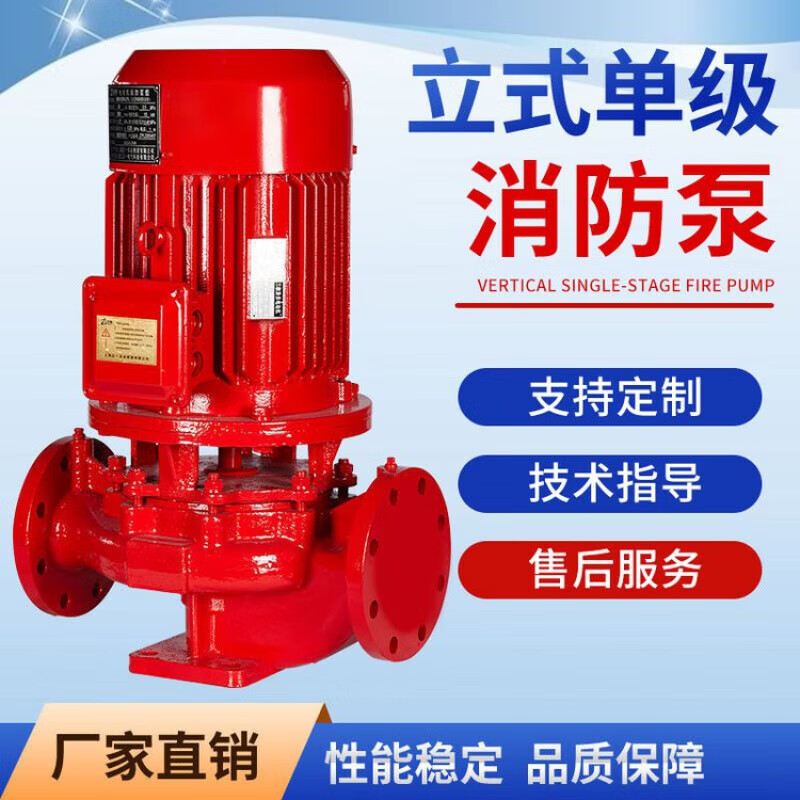

消防增压稳压设备
3.安装后的调试与检查
设备安装完毕后，进行全面调试。首先，检查各部件安装是否牢固，连接部位有无松动，管道有无漏水。向系统内注水，排尽管道和设备内的空气。启动水泵，观察水泵转向是否正确，有无异常振动和噪声。通过调节控制柜参数，设定系统的工作压力范围，测试压力开关能否准确控制水泵启停，使系统压力稳定在设定区间。消火栓给水系统的气压罐储水容积不小于300L，自动喷水灭火系统的不小于150L，消火栓及自动喷水灭火系统合用的不小于450L。检查各阀门开启和关闭是否灵活，密封性能是否良好。经过调试，确保设备
以上就是三利水泵有限公司给大家分享了消防增压稳压设备安装图。各项性能指标满足消防设计要求，方可投入使用。此后，还需定期对设备进行维护保养，保障其始终处于良好运行状态，关键时刻能有效发挥作用，守护生命财产安全。
