在现代建筑与工业供水领域，箱式叠压变频供水设备凭借高效节能、稳定可靠的优势，成为保障用水的核心设施。然而，若接线操作不当，设备不仅无法发挥效能，还可能引发安全隐患。正确接线是设备稳定运行的基础，其涉及电源、传感器、水泵与变频器等多部件连接，每个环节都关乎设备的正常运转。接下来，上海三利给水设备有限公司将详细剖析箱式叠压变频供水设备的接线要点。
箱式叠压变频供水设备的接线方法与步骤：
1.接线前的准备工作
设备与工具检查：仔细检查箱式叠压变频供水设备各部件是否齐全、有无损坏，包括水泵、变频器、控制柜、传感器等。同时，准备好所需的接线工具，如螺丝刀、剥线钳、压线钳、万用表等，并确保工具完好且精度达标。
电气图纸研读：深入研究设备的电气原理图和接线图，这是正确接线的关键。明确各电气元件的位置、功能以及它们之间的连接关系，了解电源接入点、信号传输路径、控制线路走向等重要信息。
现场环境评估：检查安装现场的环境条件，确保安装位置干燥、通风良好，无腐蚀性气体和大量灰尘，避免阳光直射。同时，确认现场的电源电压、频率等参数与设备要求匹配，电源容量足够供应设备运行。

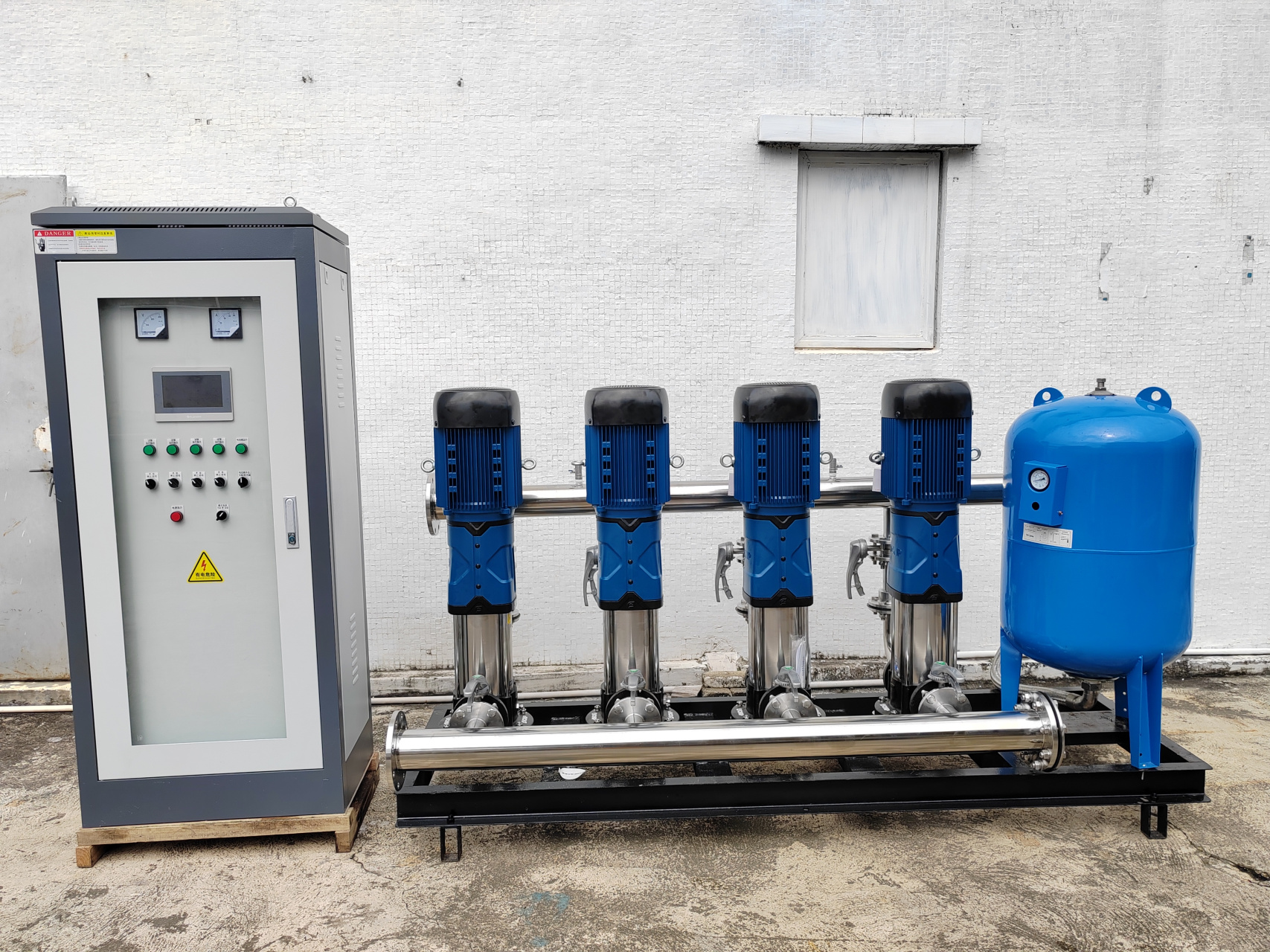

箱式叠压变频供水设备
2.电源接线
主电源接入：箱式叠压变频供水设备通常采用三相五线制电源接入，即三根相线（L1、L2、L3）、一根零线（N）和一根保护地线（PE）。将对应规格的电源线从电源端引入到设备的控制柜内，接入总电源开关的相应接线端子上。接线时，务必保证接线牢固，拧紧螺丝，防止松动导致接触不良、发热甚至引发电气事故。同时，要注意相线的相序正确，可使用相序表进行检测，确保相序与设备要求一致。
零线与地线连接：零线接入控制柜内的零线排，同样要保证连接可靠。保护地线则连接到接地铜排上，接地铜排应通过专用的接地导线与良好的接地极相连，接地电阻需符合相关电气安全标准，一般要求不大于4欧姆。良好的接地是保障设备安全运行、防止触电事故的重要措施，切不可忽视。
3.传感器接线
压力传感器接线：压力传感器用于检测供水系统的压力，一般安装在水泵的出水总管或用户用水端。压力传感器有两根或三根线，两根线的通常为电源正负极，三根线的除电源正负极外，还有一根信号线。将电源正负极接入控制柜内对应的直流电源端子上，注意正负极不要接反。信号线则接入控制器的模拟量输入端口，用于将压力信号传输给控制器，以便实现恒压供水控制。
液位传感器接线：液位传感器安装在水箱内，用于监测水箱水位。常见的液位传感器有浮球式、静压式等。浮球式液位传感器一般有三根线，分别对应高液位、低液位和公共端。将这三根线接入控制柜内相应的液位控制输入端口，当水位达到高液位或低液位时，控制器可根据信号进行相应的控制，如停止水泵进水或启动水泵供水等。静压式液位传感器的接线方式与压力传感器类似，接入电源和信号输入端口。
4.水泵与变频器接线
水泵电机接线：将水泵电机的三根电源线对应接入变频器的U、V、W输出端子上。接线时，要确保电机电源线的线径合适，能够承载电机的额定电流。同时，检查电机的旋转方向是否正确，可先点动变频器，观察水泵的运转方向，若方向错误，可任意对调两根电机电源线来改变转向。
变频器控制接线：变频器是实现水泵变频调速的核心设备。其控制接线包括启动、停止、频率给定等信号的接入。通常，控制器通过继电器触点或数字量输出端口与变频器的控制端子相连，实现对变频器的启停控制。频率给定信号可通过模拟量输入端口接入，如0-5V或4-20mA的电压或电流信号，用于控制变频器的输出频率，进而调节水泵的转速，满足不同用水需求下的恒压供水。此外，还需将变频器的故障输出信号接入控制器，以便在变频器出现故障时，控制器能及时做出响应，如报警、停止水泵运行等。
箱式叠压变频供水设备
5.其他控制线路接线
阀门控制接线：若供水系统中配备了电动阀门，如进水电动阀、水箱出水电动阀等，需将阀门的控制线路接入控制柜。阀门的控制信号一般为开关量信号，由控制器的输出端口控制阀门的开启和关闭。接线时，注意区分阀门的开、关控制端子，确保接线正确。
辅助设备接线：如设备配备了气压水罐、真空抑制器等辅助设备，同样要将它们的控制线路或信号线路接入控制柜。例如，真空抑制器的信号接入，可用于监测供水系统是否产生负压，当出现负压时，控制器可采取相应措施，如停止水泵运行，保护市政管网。
接线完成后，需再次对照电气图纸，仔细检查每一根接线是否正确、牢固，有无漏接、错接现象。使用万用表对各接线回路进行导通测试和绝缘电阻测试，确保电气性能符合要求。只有在完成全面检查且测试合格后，方可通电调试设备，确保箱式叠压变频供水设备安全、稳定运行。
箱式叠压变频供水设备怎么接线？以上就是上海三利给水设备有限公司给大家详细的讲解了相关的疑问。箱式叠压变频供水设备的接线工作，是保障设备安全稳定运行的关键环节。从前期准备到各类线路连接，再到最终的检查测试，每一个步骤都需要严谨细致。只有严格遵循规范，才能确保设备高效运转，为用户提供稳定可靠的供水服务。相信通过对上述接线方法的了解与实践，你定能从容应对设备接线工作，让供水系统发挥最大效能。
