水是生命之源,生活用水安全是人们非常关心的,生活中也开始注重各种专业且先进的供水设备,从而保证用水安全,那么无负压变频供水设备组成有哪些部件?跟随小编看下吧。
主要包括以下部件
1、水泵组,一般是2台-5台等,3台用的比例多。
2、控制柜,控制柜里主要的是变频器,有时分还要独自再配个PLC编程器。
3、无负压罐或者水箱。罐子上会有真空抑制器,水箱中会配浮球阀。
4、与水泵相衔接的成套附件。(管路、蝶阀、止回阀等)
5、进出水端的压力检测器,出水端必-备的压力变送器。
6、小压力罐做为可选项,不强求一-定要装备,由于无负压就是把市政进水管网和水泵直接衔接,然后到达叠加增压,同时进水处添加个压力检测器,防止空抽。

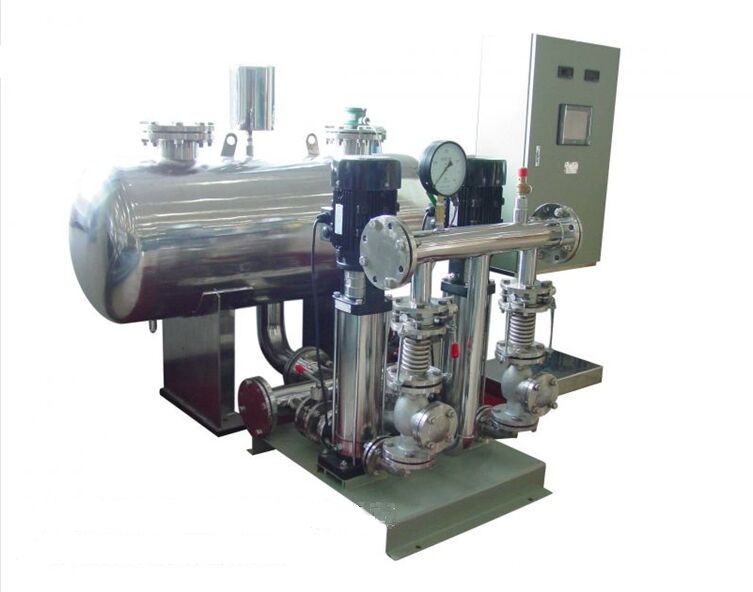

无负压变频供水设备组成
安装说明
1、设备应安装在强度不低于C20的基础上且四周留有排水设施和检修通道;
2、设备安装地点应选在较为干燥的环境,避免在露天环境,以免电气元件损坏;
3、安装前应仔细检查泵体流产内有无硬质物,以免运行时损坏叶轮和泵体;
4、安装时管路不允许加在泵上,以免使泵变形,影响正常运行;
5、根据安装图纸先后顺序连接,连接处密封,不得强行安装,总管口径较大时需加支撑,以免产生应力;
6、拧紧地脚螺栓,以免起动时振动对泵性能产生影响;
7、在泵的进、出口管路上安装调节阀,在泵出口附近安装压力表,以控制泵在额定工况内运行,确保泵的正常使用;
8、管路系统实验压力为额定压力的1.5倍,并持续保持5分钟以上。在试压过程中,管路系统不得有出现裂缝以及滴、漏、渗现象;
9、排出管路如装止回阀应装在闸阀的外面;
10、泵的安装方式分为硬性联接安装和柔性联接安装。

无负压变频供水设备组成
以上是三利供水关于无负压变频供水设备组成部件以及安装说明的具体介绍说明,在供水设备使用过程中有着各种专业设备,在使用过程中要进行合理的配置,从而保证用水更加安全放心。
