供水设备在生活中的使用是非常普遍的，供水设备的使用确保了我们的生活用水更加安全放心，保证了用水的便捷，那么无负压变频供水设备图片原理是什么呢?跟随三利供水看下吧。
无负压变频供水设备工作原理是什么
(1)当市政管网高压时，设备处于停机状态，市政水源通过水源罐、旁通管路直接向用户管网供水。
(2)当市政管网欠压时，设备自动启动，在原有水压基础上变频调速增压(恒压)供水，由于按“差多少，补多少”原则增压，所以在全流量范围即满足了用户恒压供水的需求，同时又实现了高效节能运行。运行过程中密闭的海洋法罐只相当于一段管路，新鲜卫生的自来水不断流过水源罐(或承压水池)，不会遭受外界污染。
(3)当市政水源压力太低，自来水进水小于设备供水(水源罐出水)时，靠水源罐贮水容积来补偿市政水源的不足。水源罐提供的最大补偿水量与水源罐总容积相同V补=V总。 水源罐提供补偿水量期间，靠真空抑制(自动进、排气阀)，使空气自动进入罐体，可避免对市政管网造成负面抽吸作用(即所谓无负压无吸程)，并可保证水源罐容积全部被有效利用。
(4)为进一步减小直接抽吸对市政水源的影响，可选购一只水源隔离阀及控制仪表，从而可任意设定允许抽吸的最低压力，当市政水源入口压力降到允许抽吸的最低压力时，水源隔离装轩会自动启动，设备将切换到以补偿罐为水源自动供水。也可考虑选购廉价的节流装置代替隔离阀，限制自来水进水流量，供水不足部分靠水源罐补偿。
(5)市政水源因故停水且水源罐贮水也己消耗完，设备会自动停机(禁止运行)。

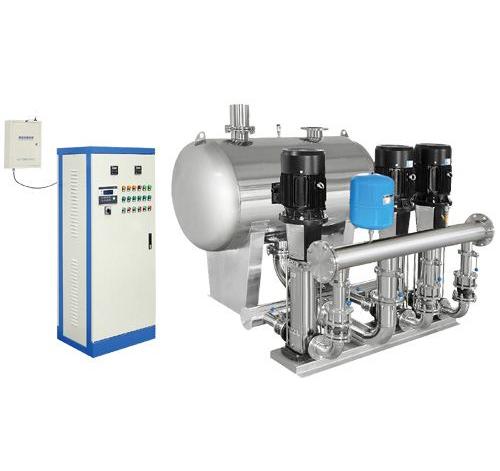

无负压变频供水设备图片
无负压变频供水设备是由哪几部分组成
1、缓冲罐：是接在设备入口处的气压罐，简称缓冲罐，给水运行时罐内部分容积为压缩空气，靠压缩空气的贮能，对各种突变冲击具有很好的减缓消除作用，同时对市政供水具有一定动态补偿作用。
有2种不同结构的缓冲罐，隔膜缓冲罐采用天然橡胶隔膜材料，因完全密闭更有利于保持水质标准，普通钢制缓冲罐内壁涂有符合卫生标准的防腐涂料，但补气时会与外界空气接触。
缓冲罐即可串接使用 ，也可并接使用(进出水为同一管道，作为分支与市政管路相接。
2、水泵机组：选用本公司具有非过载特性的水泵，其工作特性可以适应水源的较大范围内的压力变化，不会产生过载现象。
3、气压罐：其作用与通常2次增压供水设备中的气压罐相同，本系列标准产品采用的隔膜式微型气压罐，主要利用其保压功能，有利于设备的智能化自动节能控制。
4、变频控制柜：可采用全变频控制系统，即所有水泵均采用变频调速拖动，也可采用部分变频控制系统(样本标准产品只有1台泵为变频调速拖动)。
5、旁通管路：如果市政供水平时能够满足水压要求，仅在供水高峰时压力不足，可加载旁通管路，可使市政下拉供水与增压供水实现自动切换运行。

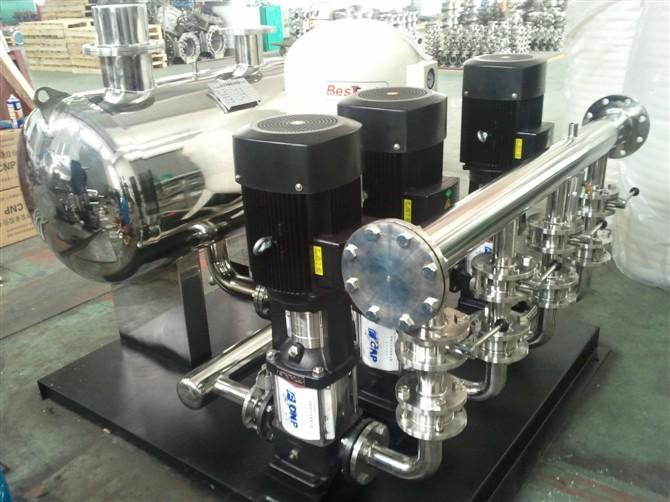

无负压变频供水设备图片
以上是三利供水关于无负压变频供水设备图片原理以及组成的具体介绍说明，供水设备在使用时是非常轻松简单的，并且供水设备的使用也保证了我们生活用水更加安全放心，方便了我们对于水源的获取。
