水箱无负压供水设备图片以及结构
箱式无负压给水设备是在原有的变频恒压给水设备与罐式无负压给水设备上升级开发而来的新产品;
它由不锈钢水箱、水泵、智能变频控制柜、无负压供水设备、增压装置、引水装置和稳压罐等组成;
是由变频技术与电机泵组合的新型的机电一体化供水设备。
以满足城市供水管网中，抽水时既不产生负压，又有一定的调蓄能力，高峰期间不断水停水的要求。
箱式无负压给水设备适应于瞬时流量变化较大或不能停水的场所，如学校、宾馆、医院等，也适合于主管网管径较细;
流量不足或主管网年久失修，供水情况不稳定，使用一般罐式无负压供水系统有一定困难的场所，如老城区、管网末端区域等。

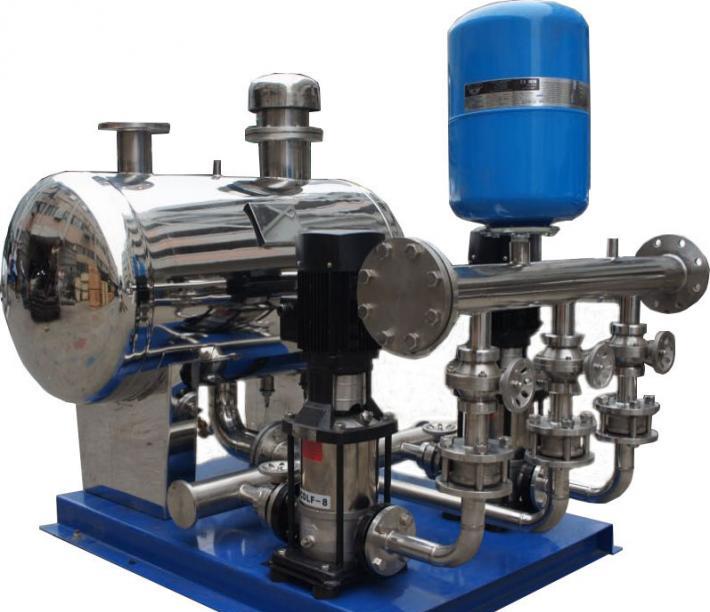

水箱无负压供水设备图片
无负压供水设备原理
本设备系统设定一恒定压力，如果管网压力高于设定值时，压力表5将管网压力反馈给控制柜3，使水泵机组2处于停机状态，自来水可直接打到用户管网对用户供水。当市政管网压力变化或管网用水量变化是官网压力下降时，远传压力表5将管网压力反馈给控制柜3中的PID调节器，通过控制器调整变频器输出频率，启动水泵机组2并控制水泵转速以保持恒压供水。
当水泵机组2的供水和自来水的进水保持平衡时，水泵机组可以叠加市政管网的压力进行恒压供水，当由于用水量过大或市政供水不足使这种平衡被打破了，设备及时进行补偿，消除负压的形成及水泵机组对管网的影响，仍能维持正常供水，并且不影响管网对其他用户的正常供水。
当市政管网停水时，水泵机组仍可继续工作，直到罐体中水位下降到液位控制器7所设定水位后自动停机，水来后自动开机。
无负压给水设备的应用，是以市政管网为水源，形成密闭的连续接力增压供水方式，其应用与通常的经水池(水箱)中转二次增压供水设备相比大为不同。
为了减小直接抽吸对市政供水的影响，一般应在设备入口管道上串接一个承压贮水容器。主要起缓冲作用(动态补偿作用)的水罐称为缓冲罐;平时无动态缓冲作用仅在市政管无水压时才起备用水源作用的水罐称为水源罐。大容积的承压水池也是水源罐的一种形式(一般采用钢筋混凝土现场施工建造。)
水箱无负压供水设备图片
以上是三利供水关于水箱无负压供水设备图片、结构以及工作原理等具体介绍，供水设备在使用时需要进行合理的配备，从而保证设备稳定运转，保证我们用水安全。
